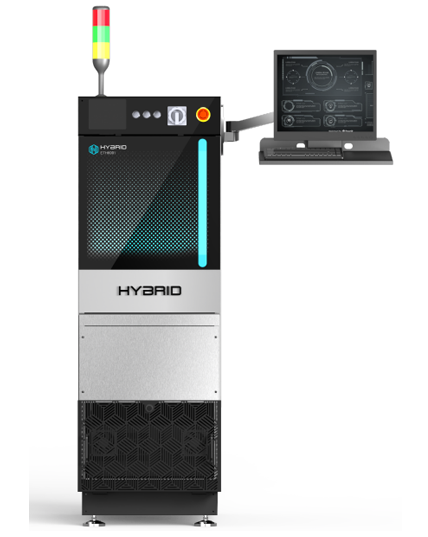

- PTS烧录测试机

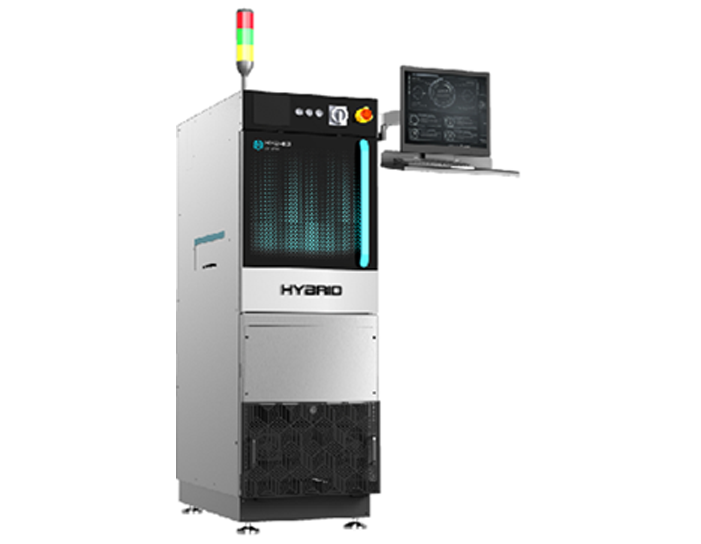

- PTS-6001
-
开创行业新标准※ 提前生产，无重复设计※ 配件备库，复用性强※ 设备和夹具交付周期短 -
全球部署服务※ 本地化技术支持服务※ 本地备库，快速响应※ 大幅减少维护等待时间 -
提高生产效率※ 极速烧录时间※ 并行烧录※ 双轨支持Bypass -
开放平台※ 自主研发测试平台HarmoMaster软件（开放编程接口，软件额外支出）
※ 开放夹具KIT和规范文档（不绑定生态，降低夹具成本）
-
降低成本※ 一台设备解决所有烧录和测试需求（减少设备数量，降低初期投资与维护费用）
※ 内置自研烧录器并无限数量零件授权（不依赖第三方，无后续授权费用）
- 规格参数
- 受到全世界的信赖
| PCB specifications | |
|---|---|
| PCB width | 50-330mm（250mm with family box） |
| PCB length | 50-400mm（360mm with top to bottom reference） |
| PCB ratio | 0.8 （length ≥ 0.8 x width） |
| PCB thickness | >0.8mm |
| Component height(top/bottom) | max. 50.8mm/25.4mm |
| PCB edge support | 2.0-4.5mm adjustable |
| PCB weight | max. 2.5kg |
| Technical indicators | |
| PCB exchange time | typical 4.5 sec(pradect dependent) |
| Downward pressure | 1000N Spindle driven |
| Connecting method | Bottom, top, single grade, double grade |
| Positioning PCB block | Transmission guide rail |
| Transmission speed belt | 100-800 mm/sec |
| Transmission height | 930-980mm |
| Transport direction | L=R, R=L(to be specified at time of order) |
| 19 "electronic equipment installation space | 11HE(+1 HE with 500 mm depth if no bypass) |

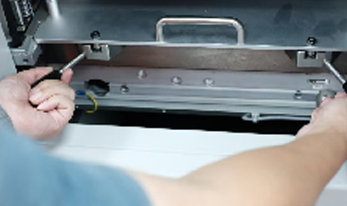

| Fixed device conversion time | <1min(top&bottom) |
| Protective screen | ESD Safe |
| Controller | OMRON PLC with LCD operator panel |
| Energy requirements | 230V+/-10%,50Hz-208V+/-10%,60Hz-200VA |
| Compressed air | 6-20% bar,according to DIN ISO 8573 3.4.5 |
| Color | RAL 7035 ESD |

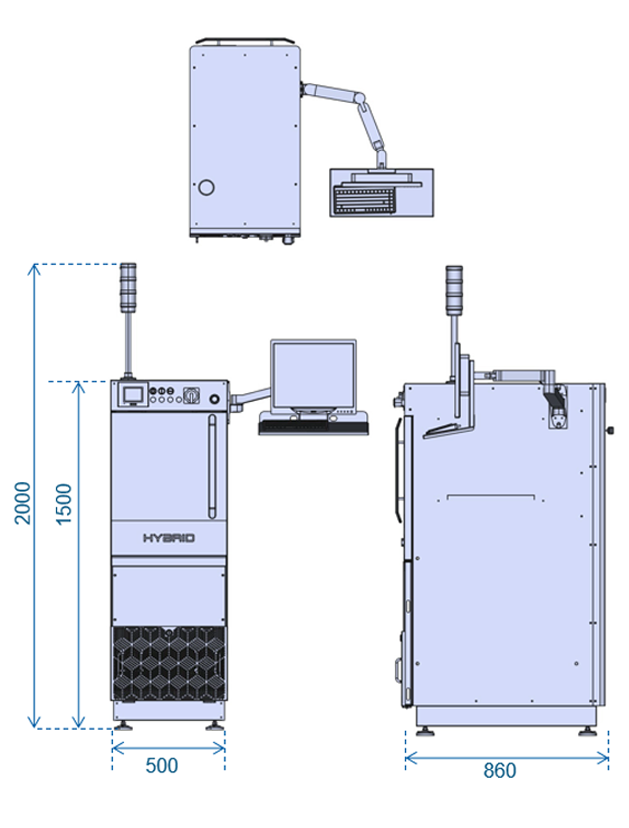

| Size(L×W×H) | 500x850x1.500mm without signal tower |
| In weight | ca 250 kg |
| Software | Interface DLL, EXE |
| Standards | SMEMA,CE |

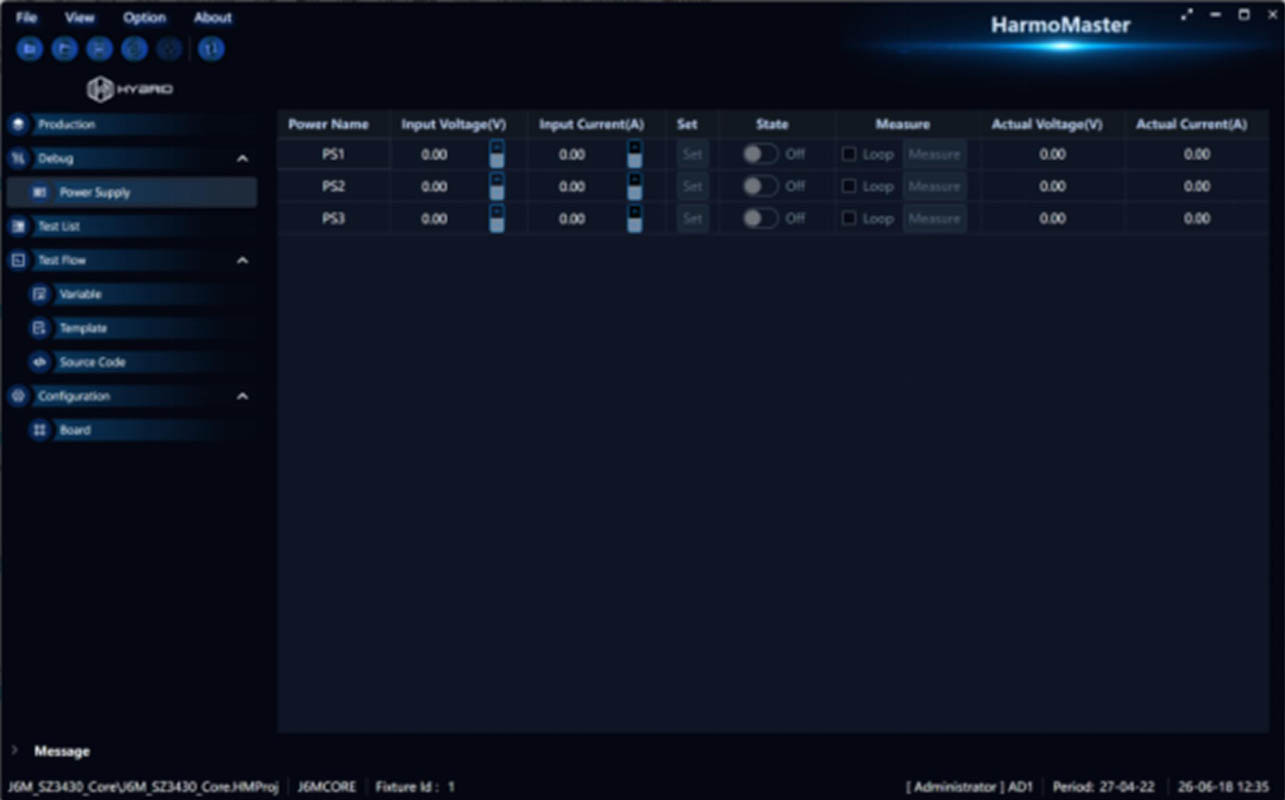

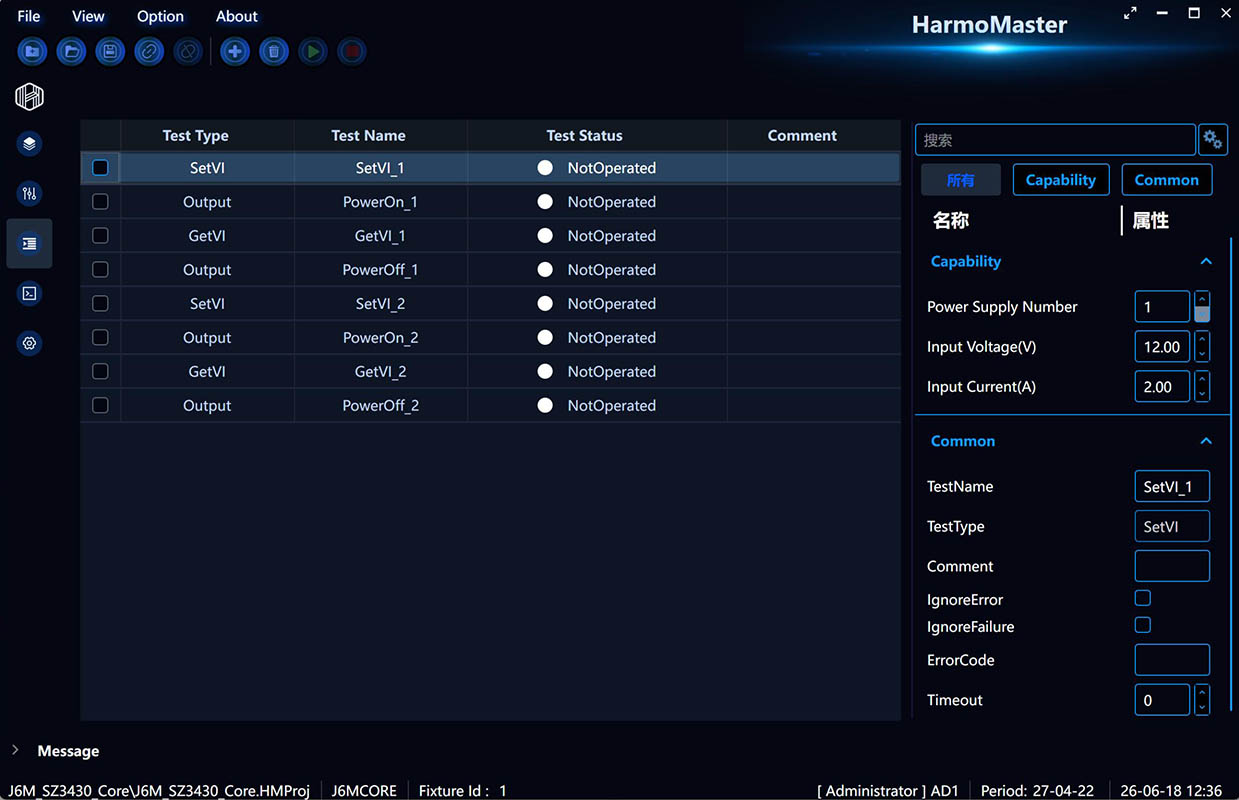

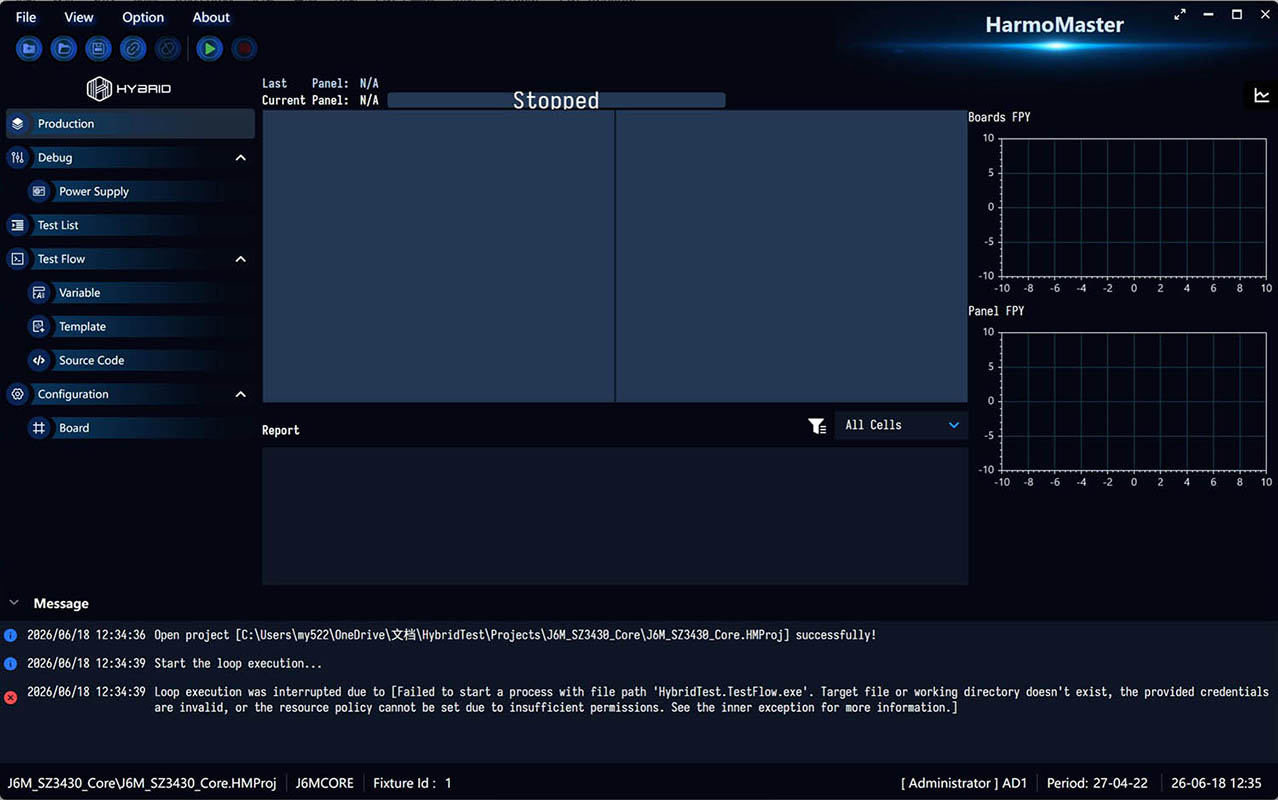

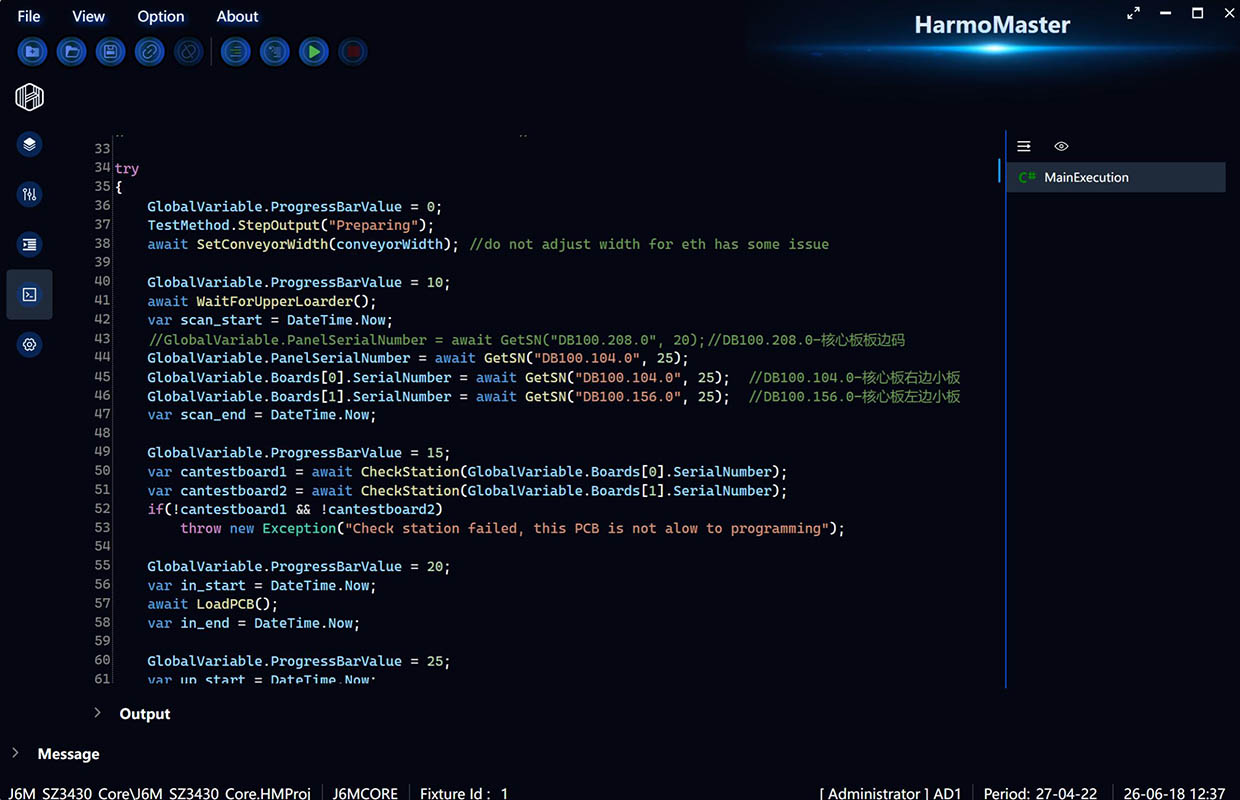

- 完全自研的平台化软件
- 不依赖第三方软件，无需为Labview/TestStand等付费支持用户登录、可视化调试、流程编程、MES集成、dll/exe调用等功能
- 内部结构
- 科学紧凑的布局与工业美学设计
-

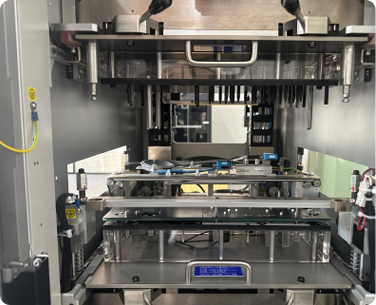

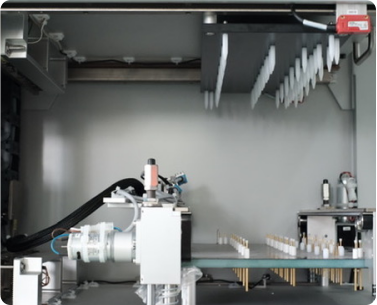

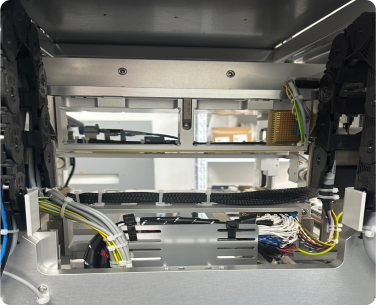

内部正面
-
内部正面
-
内部正面
-
内部正面
- 标准夹具
- 提供夹具设计所有文件，不绑定夹具制造商有专业KIT制造商合作批量生产夹具KIT，降低成本，加速交付

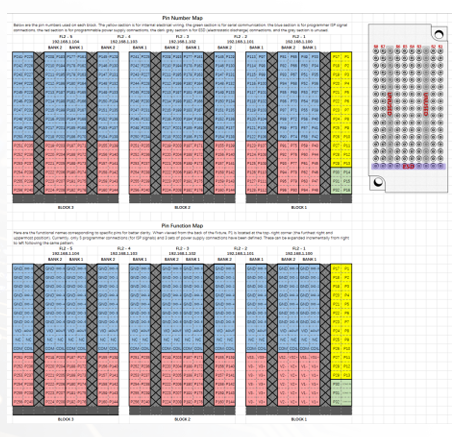

引脚定义
引脚定义
引脚定义
引脚定义
-

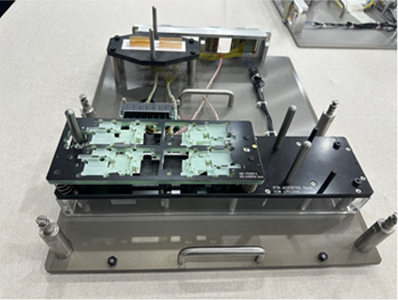

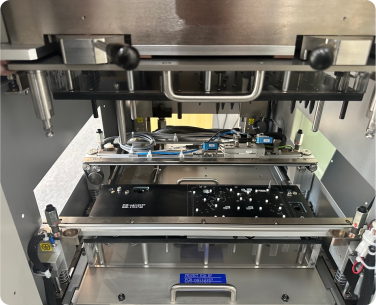

夹具上模
-

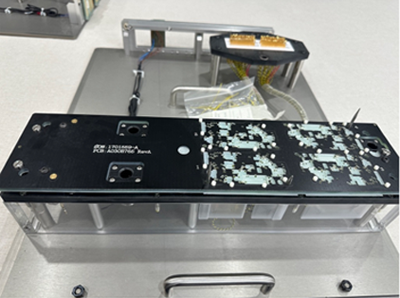

夹具下模
- 对比传统离线烧录机
- 高效、低成本
PTS-6001
- 全自动
- 动态烧录
- 高速准确

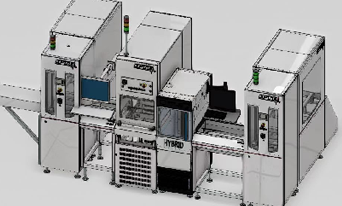

- 在线一体机
- 换线快速
- 减少工序
- 信息安全可靠
- 操作简便
- 可视化烧录
- 不影响焊接
传统离线烧录机
- 人工操作
- 仅静态烧录
- 速度慢
- 增加工序
-
Socket耗材成本高
-
拆料影响焊接质量
-
自动设备价格贵
-
自动设备体积大
- 合作伙伴
- 提供专业的烧录技术和客户定制化的在线烧录解决方案
- 为全球电子产品生产客户提供更高效、更安全、更经济的烧录测试服务
- 联系销售工程师获取技术解决方案 一键获取
