适配光模组量产｜FlashLink FL2 烧录器GD32E 系列 MCU 实测全方案！

在光通信模块、红外传感模组、光电感应控制器等产品大批量 SMT 后段生产环节，兆易GD32E系列国产MCU凭借成本优势、成熟算力架构，现已成为各类光模组的标配主控芯片。但产线实际烧录环节普遍存在诸多实操难题：PCB焊接后SWD链路不稳导致芯片 ID 识别失败；GD32E512xE大容量512KB双Bank 固件烧录耗时久、拉低产线 UPH；编程后缺少完整回读校验流程，易出现程序缺失、参数错乱不良；工装电压波动无实时监控，高低压冲击造成 MCU 烧毁，增加模组返工损耗。

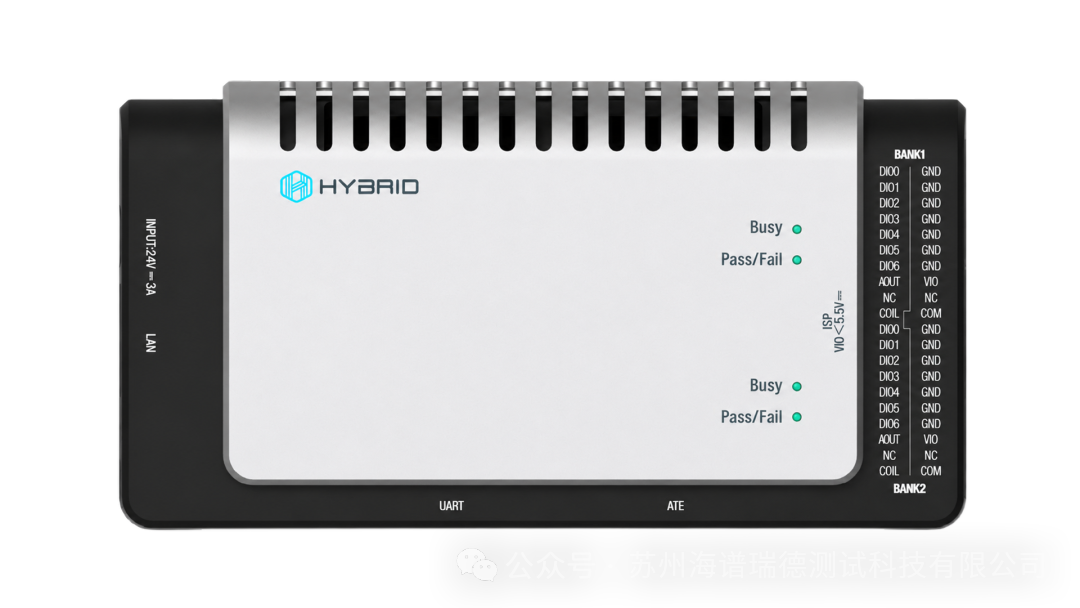

海谱瑞德自研FlashLink FL2烧录器，配套定制化专属驱动，针对光模组量产最常用的GD32E252x8、GD32E512xE 两款芯片完成完整标准化烧录实测验证。设备完整落地全标准工序：全片擦除、空白检测、主 Flash 分区编程、数据回读校验、Option Bytes 选项字节配置写入，所有步骤均可固化自动运行，从识别、烧录到硬件防护一站式解决光模组产线烧录各类故障，可无缝对接自动化治具、多连板并行产线，适配规模化不间断批量生产。

01、GD32E系列核心解析

兆易创新GD32E252x8、GD32E512xE 两款芯片，现已分别成为中小功率、高端多功能光模组的标准主控，二者硬件架构区分清晰，可匹配不同定位的光模组产品。

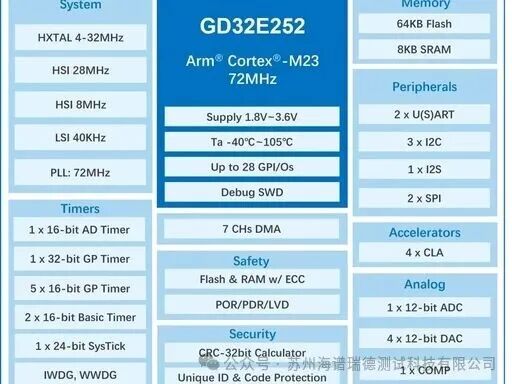

GD32E252x8 搭载Cortex-M23 内核，最大主频72MHz，内置64KB单Bank主Flash，配套16字节选项字节，硬件资源精简、综合成本更低，多用于简易红外感应、小型光电开关这类基础款光模组。

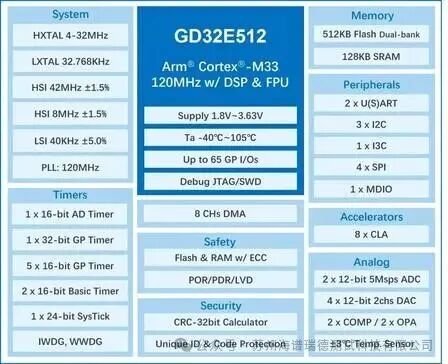

GD32E512xE升级为Cortex-M33 内核，最高运行频率 120MHz，采用 512KB双BankRWW读写并发架构，Bank0、Bank1各分配 256KB 存储空间，搭配24字节选项字节，存储空间与运算性能更强，适配多通道测距、工业光通信、车载光学等需要大容量固件的高端光模组。

两款芯片统一采用SWD调试总线，各有专属AP识别ID，对烧录设备的驱动适配性、电压实时监测、分区独立编程能力都有严苛标准，市面普通通用烧录工具难以匹配，量产时极易出现通信掉线、双 Bank 分区校验报错等生产故障。

02、实测数据！FL2烧录器极速效率

本次测试依据标准化烧录测试报告开展，统一设定对应芯片SWD通信速率（GD32E252x8 为 25MHz、GD32E512xE 为 15MHz），全程开启 1800~3600mV 接口电压实时监测，两款光模组主控完整烧录周期均有实测数据支撑。

GD32E252x8 为 64KB 单 Bank 架构，整套标准化工序包含设备连接、全片擦除、空白检测、主 Flash 烧录、数据回读校验、选项字节配置写入，单片完整流程耗时仅 1 秒，有效拉高单工位产出效率。

GD32E512xE 搭载 512KB 双 Bank RWW 架构，支持 Bank0、Bank1 分区独立烧写与校验，即便固件容量更大，整套工序也能稳定控制在 2 秒每片，无需长时间等待固件加载。

相较于市面常规通用烧录工具，FlashLink FL2 单片烧录时长直接缩短，全程无通信超时、无重复烧录返工情况，完全适配光模组产线追求高 UPH 的批量生产场景。

03、FL2 烧录器核心优势

• 原厂级专属驱动，芯片识别零失败

设备搭载自研专属驱动，精准匹配两款MCU专属 AP IDR 识别码，上电即可稳定识别目标芯片，彻底解决光模组 PCB 焊接后芯片读取失败、SWD 通信频繁断连等量产常见问题。

• 全链路闭环校验，杜绝不良品流出

固化「擦除 — 空白检测 —Flash 编程 — 回读校验 — 选项字节烧写」标准化完整流程，每道工序自动完成数据比对校验；针对 GD32E512xE 双 Bank 架构支持分区独立校验，有效规避固件缺失、选项字节参数异常引发的光模组功能故障，减少不良品流入下道工序。

• 自动化产线无缝集成

兼顾离线脱机烧录、PC 联机批量烧录两种工作模式，可集成至 ICT、FCT 功能测试治具与标准化烧录一体机；支持一拖多并行烧录，适配光模组连片加工、多工位同步量产场景，适配自动化流水线升级改造。

• 固件加密防护，保护光模组核心算法

提供程序加密、唯一 SN 序列号绑定写入功能，对光模组底层控制算法做加密防护，有效防止固件拷贝、程序外泄，全方位保护客户自研技术与产品知识产权。

面向光模组规模化生产场景，GD32E252x8 与 GD32E512xE 能够覆盖各类光模组的主控需求。海谱瑞德FlashLink FL2 烧录器依托专属适配驱动、高效烧录性能、多重硬件防护与完整校验机制，已完成两款芯片全流程量产测试，各项测试指标均顺利通过。欢迎咨询光模组 MCU 量产烧录相关适配方案，我们将提供样机上机实测、产线定制方案与全程技术服务！
