华邦W25Q128JVSIM × FlashLink烧录器:嵌入式量产烧录优选方案！

        在工业控制、物联网 IoT、智能终端及嵌入式量产项目中，存储芯片选型与专业烧录工具适配是研发调试、固件固化、批量生产的两大核心环节。一款性能稳定、兼容性强的NOR Flash 芯片，搭配适配度拉满的专业烧录器，不仅能保障设备长期运行可靠，更能极大提升固件烧录效率、降低量产返工率。W25Q128JVSIM 闪存芯片与 FlashLink专业烧录器强强适配、高效联动，依托芯片优异硬件特性与设备硬核性能优势，结合实测烧录数据加持，成为W25Q128JVSIM 量产烧录的优选组合。完美适配工业控制、车载电子等高要求应用场景，精准满足量产对烧录效率、运行稳定性的严苛标准，为批量生产筑牢效率与安全双重防线。

01、W25Q-JV 产品定位与特性

        W25Q128JVSIM是华邦电子推出的W25Q-JV 系列工业级SPI NOR Flash存储芯片，容量128Mb（16MB）。完全满足各类嵌入式设备固件存储、系统启动、OTA 升级、日志记录及关键参数备份需求。芯片支持标准 SPI、Dual SPI、Quad SPI、QPI 多种通信接口，适配主流STM32、GD32 等单片机主控，完美匹配工业控制、车载电子、IoT 终端、智能硬件、通信模块等各类嵌入式系统对固件程序存储、系统引导启动、OTA 远程升级、运行日志记录、关键配置参数存储与掉电数据备份等核心存储需求。

02、客户固件烧录性能实测

        依托终端客户真实量产固件开展实测，全程精准记录固件容量、烧录频率及整套烧录校验耗时，实测数据真实客观、行业参考性强：

        客户A固件大小11781KB，烧录频率设定25MHz，完成全量写入与数据校验仅需44.69秒；客户B固件体量更大，容量达14776KB，烧录频率降至15MHz，全程烧录校验也仅用时66.03秒。

        实测数据清晰印证，FlashLink烧录器对W25Q128JVSIM做了专属底层时序优化，面对不同客户固件大小、不同工作频率场景，均可实现高速烧录、精准校验，运行稳定无异常，完美适配研发调试与工厂批量量产实际需求。

03、FlashLink 硬核适配与实力

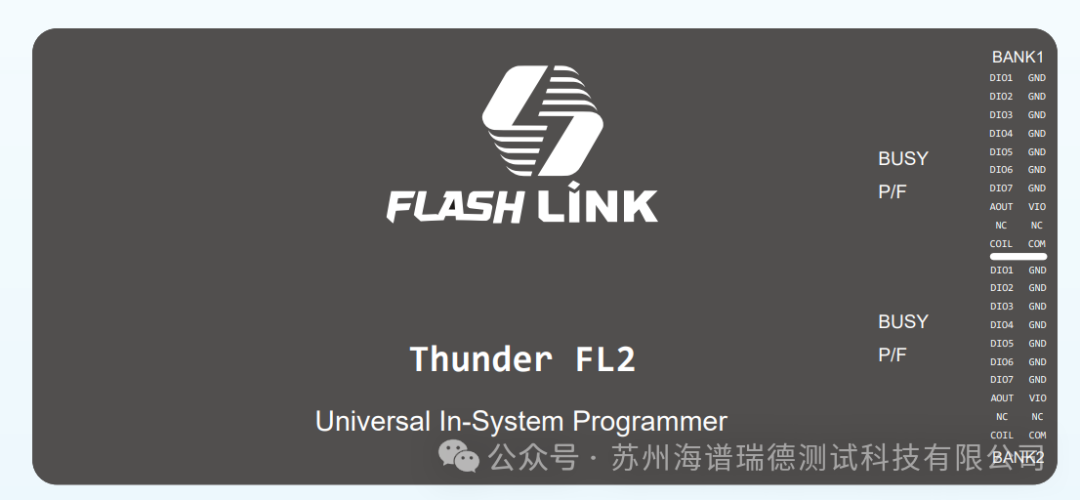

        FlashLink烧录器拥有超广芯片兼容范围，针对W25Q128JVSIM等华邦全系SPI NOR Flash完成了专属深度适配与时序优化。支持烧录频率自由调节，可实现固件高速写入与精准校验，烧录稳定性极强，大幅降低校验失败、写入异常等返工问题。同时兼顾单颗样品调试与工厂批量量产模式，操作简洁易上手，可无缝对接量产流水线，有效节约人工与时间成本，完整覆盖企业研发调试、小批量试产到大批量投产全生产周期。

        W25Q128JVSIM 凭借优异的硬件性能成为嵌入式常备存储芯片，而FlashLink 烧录器与其深度匹配、实测表现稳定高效，无论是常规固件烧录还是大体积程序量产，都能兼顾速度、稳定性与兼容性。芯片+烧录器的黄金组合，有效简化开发流程、提升量产效率，是嵌入式行业项目落地的省心优选配套方案。
